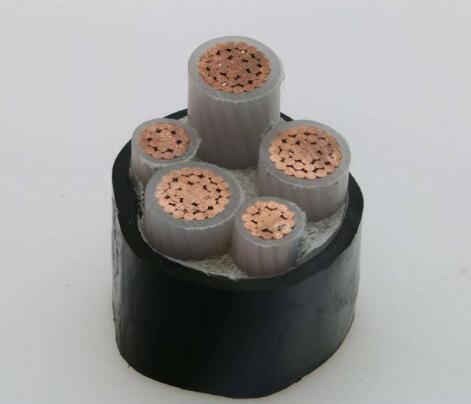

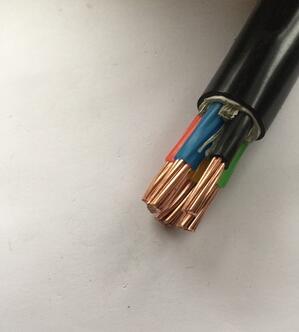

- 產品名稱：GZR-YJV22隔火層高阻燃電力電纜
- 添加時間：2020-07-14 14:39:55
- 推薦度：
適用范圍本產品適用于交流額定電壓35kV及以下的電力輸配電線路，特別適用于地鐵、隧道、電站、石油化工、高層建筑等對電纜阻燃性能有高要求的重要場合。
電纜結構圖主要技術性能
1、隔火層阻燃電纜的阻燃等級達到IEC60332-3、GB/T12666.5標準中A類試驗的規定。
2、電纜的導體長期允許***高溫度對交聯聚乙烯絕緣為90℃，對聚氯乙烯絕緣為70℃。
3、電纜敷設時***低環境溫度為0℃。
4、電纜的允許彎曲半徑、允許短路溫度、載流量數值、敷設條件、使用場合、安裝方法均可與同規格的非隔火層電纜視作等同。
5、額定電壓U0為18kV及以上交聯聚乙烯絕緣電力電纜需進行局部放電試驗。在成品電纜上施加2.5U0電壓時，額定電壓18kV以下交聯聚乙烯絕緣電力電纜放電量不大于10pc，U0為18kv及以上的電纜放電量應不大于5pC。
型號、名稱
| 型號 | 名 稱 | |
| 銅芯 | 鋁芯 | |
| GZR-VVGZR-YJVGZR-VV22GZR-YJV22 | GZR-VLVGZR-YJLVGZR-VLV22GZR-YJLV22 | 聚氯乙烯絕緣氯乙烯護套隔火層阻燃電力電纜交聯聚乙烯絕緣聚氯乙烯護套隔火層阻燃電力電纜聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套隔火層阻燃電力電纜交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套隔火層阻燃電力電纜 |
規格
| 型號 | 芯數 | 額定電壓kV | ||||
| 0.6/1 | 1.8/3 | 3.6/66/6 | 8.7/10 | 21/3526/35 | ||
| 標稱截面 | ||||||
| GZR-VV GZR-VLV | 1 | 2.5～300 | — | — | — | — |
| GZR-YJV GZR-YJLV | 2.5～300 | 10～300 | 25～300 | 25～300 | 50～300 | |
| GZR-VV GZR-VLVGZR-YJV GZR-YJLV | 2 | 2.5～185 | — | — | — | — |
| GZR-VV GZR-VLV | 3 | 2.5～300 | — | — | — | — |
| GZR-YJV GZR-YJLV | 2.5～300 | 10～300 | 25～300 | 25～300 | ||
| GZR-YJV22 GZR-YJLV22GZR-YJV22 GZR-YJLV22 | 4～300 | |||||
| GZR-VV GZR-VLVGZR-YJV GZR-YJLVGZR-YJV22 GZR-YJLV22GZR-YJV22 GZR-YJLV22 | 4 | 4～185 | — | — | — | — |
| GZR-VV GZR-VLVGZR-YJV GZR-YJLV | 3+1 | 4～300 | — | — | — | — |
| GZR-YJV22 GZR-YJLV22 | 4～185 | — | — | — | — | |
| GZR-VV GZR-VLVGZR-YJV GZR-YJLVGZR-YJV22 GZR-YJLV22GZR-YJV22 GZR-YJLV22 | 53+24+1 | 4～185 | — | — | — | — |
產品特色1、隔火層阻燃電纜的主要技術是在電纜絕緣線芯與外護套之間填充了一層無毒、無煙、不熔、不燃、不含鹵素的耐火膠料，當電纜燃燒時，耐火膠料受熱分解，釋放出結晶水及吸熱，并在絕緣表面形式一覆蓋層。覆蓋層隔絕了氧氣的助燃作用，使內層絕緣有機物受到保護；結晶水的析出，水蒸氣的蒸發吸收了大量熱能，降低了周圍環境的溫度，因而，著火的電纜將逐漸自行熄滅。2、經隔火層技術處理的含鹵阻燃電纜其燃燒度得到明顯改善，若配以無鹵低煙的絕緣和護套，還能達到無鹵、無毒、低煙的要求。3、電纜絕緣的燒蝕長度短，隔火層阻燃電纜經815℃火焰噴射40min后，其電纜的交聯聚乙烯絕緣基本完整無損。4、電纜的阻燃性能穩定可靠，且產品售價低。選用須知1、電纜的類別、型號、規格的標識，與現阻燃電纜的標識方法類同，只需在原“ZR-”字母前加上“G”即“GZR-”即可。2、與同規格的非隔火層電纜相比，電纜的重量一般只增加5～10%，電纜的外徑一般增加2～5mm。3、電纜的交貨長度應不小于100米，允許按雙方協議長度交貨。
